格柵是污水處理設備中有一個對整套設備起保護作用的環節，它既能攔截雜物，又能對整套設備起到一定的保護作用，屬于篩濾，屬于一級處理，格柵是后續處理構筑物或水泵機組的保護性處理設備，用以攔截較粗大的懸浮物或漂浮雜質，如木屑、碎皮、纖維、毛發、果皮、蔬菜、塑料制品等，以便減輕后續處理設施的處理負荷，并使之正常運行。

按柵渣清除方式可分為人工清渣格柵、機械清渣格柵和水力清除格柵三大類。

柵渣的清除方法，視截留柵渣量多少而定。在大型污水處理廠或泵站前的大型格柵，柵渣量大于0.2m3/d，為了減輕工人勞動強度一般采用機械清渣。

污水格柵具體類型如下：

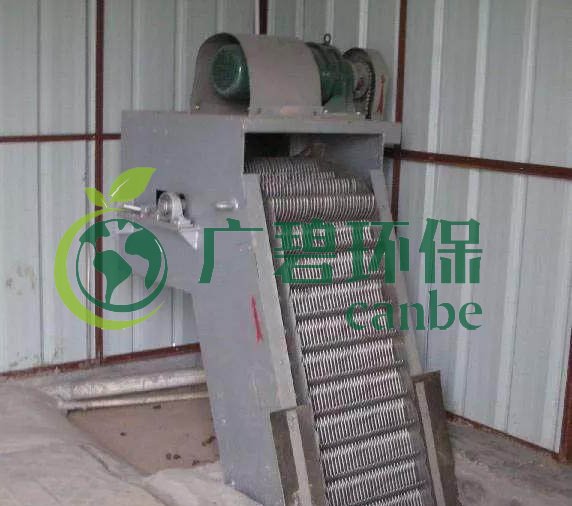

1、高鏈式機械格柵

由驅動裝置、機架、除污耙、撇除機構、同步鏈條、柵條等組成。適用范圍：該格柵適用于深池，如污水收集深井池等。對污水中的長纖維、帶狀物等雜物去除效果尤好。優缺點：該格柵占地面積小。由于傳動部件均在水面以上.結構較為簡單，因此制造、維護較為方便。缺點是雜物進人鏈條和鏈輪之間時容易被卡住，套筒滾子鏈造價高.耐腐蝕性較差。

2、回旋式格柵

內驅動裝置、撇渣機構、除污耙板、鏈條、機架及格柵條等組成，驅動裝置通過鏈條帶清除柵條截留的雜物。再通過撇渣機構將其去除。適用范圍：該格柵適用于各種池深與水深的大顆粒物質的攔污。優缺點：該格柵結構緊湊、體積小、重量輕、運行平穩、維護方便;可實行手動間斷運行、自動連續運行。其缺點是需配置圓弧的格柵，制造較為困難，且設備占地面積較大，對小顆粒雜質的去除效果差。

3、旋轉式格柵

由驅動裝置、撇渣機構、除污耙齒、鏈條、帆架及柵條等組成。該格柵具有不銹鋼及非金屬齒兩種裝置。可自動分離固液和去除污水中各種形狀的雜物。適用范圍：該格柵一般用于深池，亦可用于淺池。適合于去除污水中各種形狀的雜物。優缺點：該格柵可適用于不同深度的格柵井，去污效果好，固液自動分離程度高，設備占地面積小。缺點是制造、安裝較為困難。

4、型階梯形機械格柵

該格柵由機架、驅動裝置、連桿機構、固定柵條、可動柵條等組成。可動柵條經連桿機構在驅動電機的帶動下做圓周運動，每次圓周運動均把上次截留在固定柵條上的物質，提升到上一級固定柵條上;周而復始地運動，則把下部截留的雜質提升到上部，直到分離出機外。適用范圍：該格柵一般適用于大型的城市污水處理廠。優缺點：該格柵去污效果好、運轉穩定，維護方便：但設備占地面積較大

5、弧形格柵

該格柵由電動液壓操作系統、耙臂、格柵、除污裝置、機架等組成。適用范圍：該格柵適用于淺池的進水渠道中。優缺點：該格柵設備占地面積較小，運行穩定且維護方便。缺點是對小顆粒的雜物去除效果不佳。

6、弧形機械格柵

該格柵由驅動裝置、柵條組、傳功齒耙、耙板、旋轉耙臂及撇渣裝置等組成。適用范圍：該格柵適用于中小型污水處理廠或泵站中水位較淺的水槽。優缺點：該格柵結構簡單，安裝使用方便，且運轉效率較高。缺點是圓弧形格柵制造較為困難。

7、箱式旋轉格柵

該格柵由驅動裝置、旋轉耙、格柵條、除渣裝置、機體等組成。在旋轉耙齒上配有兩刮刀及毛刷，在除渣裝置中帶有配重、它將旋轉耙截留的雜質鏟到—個可移動的籃子中。適用范圍：該格柵適用于中、小水量的污水處理工程中粗大顆粒物及懸浮物的去除。常放置于處理工藝系統的管道中。優缺點：該格柵無需建造專門配套的格柵井，設備移動方便。缺點是制造較為困難，對小顆粒的雜物去除效果不理想。

8、渠式旋轉格柵

該格柵直接安放水渠中，由固定架展托，在旋轉耙上配有兩把刮刀及毛刷。在除渣臂上有合理的配重，它將旋轉耙截留的廢物鏟至—可移動的籃子中。多用于中、小水量的污水處理過程。適用范圍：該格柵適用于中、小水量的污水處理工程， —般安置于集水池進水渠上優缺點：該格柵安裝方便，遠行效果穩定。缺點是制造、維護較為困難。二、按形狀，可分為平面格柵與曲面格柵兩種。1、平面格柵由框架與柵條組成，適用于機械或人工清渣;2、曲面格柵可分為固定曲面格柵、旋轉鼓筒式格柵。固定曲面格柵，利用渠道水流速度推動除渣槳板。旋轉鼓筒式格柵，污水從鼓筒內向鼓筒外流動，被清除的柵渣，由沖洗水管沖入渣槽(帶網眼)內排出。三、按柵條的凈間距，格柵可分為粗格柵(50～100mm)、中格柵(10～50mm)、細格柵(3～10mm)3種。
